[注塑模具]的導向與定位結構

機構和定位機構的特征、設計和應用

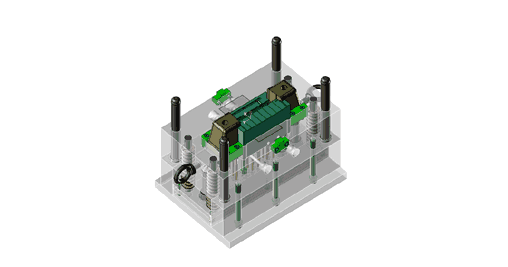

注塑模具的導向機構,其主要功能是導向,保證動、定模正常閉合、分開,避免動、定模相互碰撞。由于導柱與導套的配

合是間隙配合,因此,不能作為動、定模的定位機構使用。因?yàn)槟＞咴诔尚蜁r(shí)會產生側向壓力,會使動、定模產生錯位。

特別是在注塑成型精度要求高的大型、薄壁塑件或塑件形狀不對稱的模具,型腔、型芯的側面要承受較大的壓力時易

引起型腔或型芯產生偏移。為了保證動、定模在注塑成型時的相對位置的精度,防止動定模及成型零件產生側向移位;

為了提高成型塑件形狀的精度、模具的剛度和配合精度,每副模具的動、定模都必須要有定位結構
